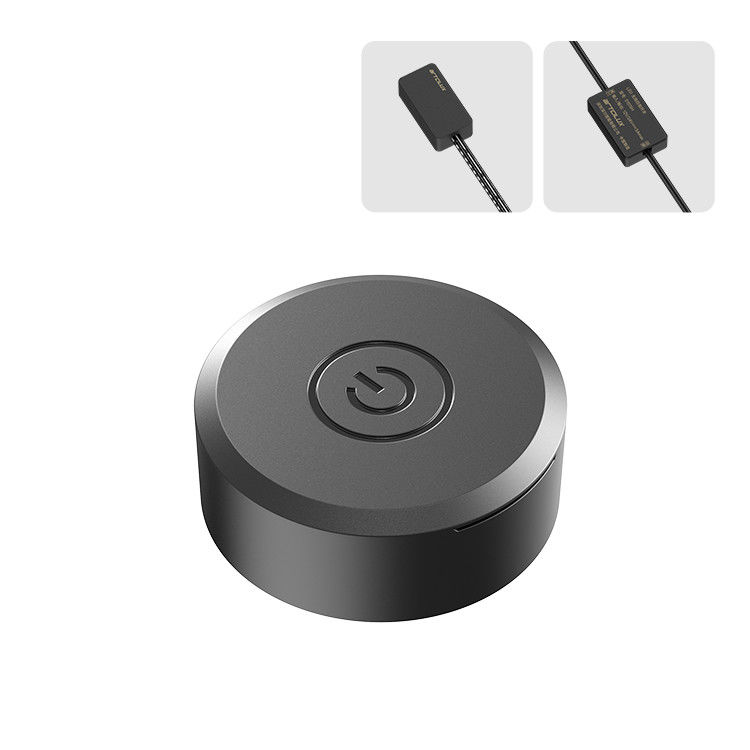

DC3V Switch cảm biến không dây cho tự động hóa nhà thông minh tần số 2,4GHz

(Chỉ có máy chủ điều khiển có chỉ số, và nô lệ một không có chỉ số)

1 nút Reset: Sử dụng để đặt bộ điều khiển vào trạng thái đặt hoặc đặt lại bộ điều khiển.Nhấn và giữ trong hơn 5S để đặt lại mô-đun WIFI. Bấm lâu hơn 10S, bộ điều khiển khôi phục cài đặt 2.4GHz của nhà máy, tất cả các mã điều khiển từ xa được xóa, và WiFi được đặt lại.

Chỉ số màu xanh: ((S1361.DIM.2S không có chỉ số này) Mô tả chỉ số trạng thái Wi-Fi

Nháy nhanh (500ms): Thiết bị đang chờ phân phối mạng một phím;

Chớp mắt lâu (2S): Thiết bị chờ AP được kết nối với mạng;

Thường hoạt động: Thiết bị được cấu hình và bộ định tuyến được kết nối;

tắt: Thiết bị được cấu hình và không có router được kết nối;

3 Chỉ số màu đỏ xanh lá cây: ((S1361.DIM.2S không có chỉ số này)

Màu xanh lá cây: bật trong vòng 30 giây, hoặc nhấn ngắn nút thiết lập lại trong vòng 30 giây, đèn xanh luôn bật, chờ phân phối mạng 2.4G; Sau khi tắt và nhấp nháy,có tín hiệu liên lạc không dây;

Màu đỏ: đèn lỗi, quá tải đầu ra thiết bị hoặc mạch ngắn;

4Power cáp đầu vào: Sử dụng màu đỏ DuPont 2541 đầu cuối nam, có thể được chèn vào nguồn cung cấp năng lượng CA03 Aurora của chúng tôi

5Nổ vít cố định: Máy điều khiển có thể được gắn vào bảng bằng cách sử dụng vít được cung cấp;

Cổng liên lạc: Kết nối máy chủ và người điều khiển nô lệ, hoặc kết nối nút thiết lập lại bên ngoài

7Output màu đen Dupont 2541 đầu cuối nữ, kết nối với màu đen Dupont 2541 đầu cuối nam dải nhiệt độ đơn sắc.

3.1), điều khiển từ xa và một bộ điều chỉnh ánh sáng duy nhất: nhấn ngắn nút thiết lập lại, thiết bị đi vào trạng thái thiết lập,các máy chủ và nô lệ của S1361 sẽ được kết nối với ánh sáng từ nhóm đầu tiên, nhóm thứ hai, nhóm thứ ba, nhóm thứ tư, nhóm thứ năm, thay đổi chu kỳ ánh sáng đầy đủ, sau đó nhấn phím phù hợp của điều khiển từ xa, ánh sáng tương ứng sẽ được tắt ba lần,nghĩa là việc ghép nối mã thành công;

3.2), điều khiển từ xa và nhiều nhóm điều chỉnh ánh sáng: ví dụ: điều khiển từ xa và nhóm điều chỉnh thứ hai và thứ ba,đầu tiên làm theo bước trước và nhóm thứ hai sắp xếp sẽ thành công, sau đó nhấn ngắn nút thiết lập lại để làm cho nhóm đèn thứ ba ON, và sau đó sử dụng điều khiển từ xa để bật nhóm đèn thứ hai,tại thời điểm này nhóm thứ hai và thứ ba của đèn được bật, nhấn phím khớp điều khiển từ xa, nhóm đèn thứ hai và thứ ba được tắt ba lần, sau đó điều khiển từ xa được khớp với nhóm đèn thứ hai và thứ ba;

3.3), mã kiểm soát từ xa: hộp điều khiển ở trạng thái cài đặt, khi nhấn phím khớp và kiểm soát từ xa, đèn xanh nhấp nháy, nghĩa là:mã xóa thành công.
